アサヒニューパット100
6600Ｖ CV-T・EM-CETケーブル用プレハブ形端末処理材料（22～100mm2圧着形）
屋内 JCAA K1301（EM）性能基準認定品 認証第02001号 軽認第19010号
屋外 JCAA K1301（EM）性能基準認定品 認証第18005号 軽認第18006号
屋外 JCAA K1301（EM）性能基準認定品 認証第18005号 軽認第18006号
アサヒニューパット100施工方法動画
特長
1.スピーディー
テープレス・ハンダレス・グリスレス工法で作業性が一段と向上し、組立作業時間を大幅に短縮できます。
2.セーフティー
新素材（シリコーンゴム）の採用により耐候性・耐トラッキング性にすぐれ安定した性能が得られます。
3.コンパクト
完全差し込み工法で屋内・屋外のケーブル処理寸法が同一。短く狭い場所でも処理できます。
4.エコロジー
クロロプレン・PVCなどのハロゲン系材料及び鉛を使用していないエコ端末です。

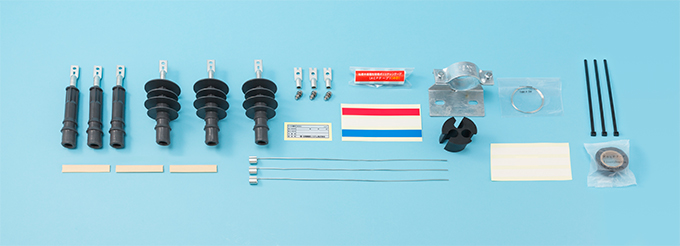

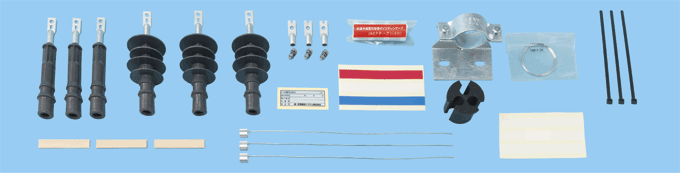

アサヒニューパット100の部品
電気特性
| 試験項目 | 性能 | |
|---|---|---|
| 商用周波耐電圧 | 22kＶ連続1時間で異常なし | |
| 雷インパルス 耐電圧 |
±85kＶ3回で異常なし | |
| 商用周波電圧 部分放電 |
10kＶ（電圧上昇時）発生しないか 5.5kＶ（電圧下降時）で消滅 |
|
| 長期課通電 |
8.5kＶ印加した状態で1日1回のヒートサイクルを30日間実施し異常のないこと （ヒートサイクル条件：8時間通電/16時間休止、通電時導体温度が6時間以上95～100℃） |
|
| 気密 | 49kPa（0.5kgf/cm2）1時間で漏れなし | |
| 商用周波耐電圧 汚損 |
屋内用 | 0.01mg/cm2で8.5kＶ印加 5回でフラッシュオーバーなきこと |
| 屋外用 | 0.06mg/cm2で8.5kＶ印加 5回でフラッシュオーバーなきこと | |
| 耐塩害用 | 0.35mg/cm2で8.5kＶ印加 5回でフラッシュオーバーなきこと | |
| 注水 商用周波耐電圧 |
屋外・ 耐塩害用 |
注水状態にて8.5kＶ1分間で異常なし |
| 耐トラッキング性 | 屋外用 | 噴霧回数101回においても、0.5Ａ以上の電流が流れないか、または燃えないこと |
アサヒニューパット・オプション部品
端子アダプター（アサヒニューパット100用）
関西電力株式会社様高圧ケーブル引き込み工事にご使用の際は、上記の端子アダプターが必要となります。
リード線側端子（60mm2円より導体用）
詳しくは仕様図PDFをご覧下さい。
84KB）
