モーター用端末処理材料

6600V CV-T・EM-CET・3心CV・3心EM-CEケーブル用

特長

1.コンパクト

小型ストレスコーンを採用しています。

2.テープ量削減

コンパクト三又分岐管を採用し分岐管下部のテープ巻きが不要です。

3.ハンダレス

はんだを使わず接地線の取り付けが容易(CVT14mm2を除く)です。

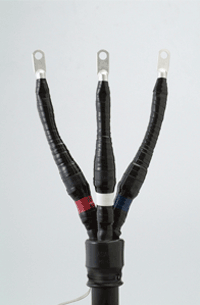

  • 3心ケーブル用

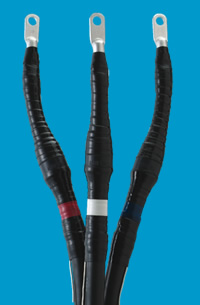

  • トリプレックスケーブル用

モーター用端末処理材料の部品

  • 小型ストレスコーン
  • コンパクト三又分岐管
  • ハンダレス接地金具

電気特性

試験項目 性能
商用周波耐電圧 35kV連続1時間
雷インパルス耐電圧 -95kV、3回
商用周波電圧
部分放電
6.9kV(電圧上昇時)
5.3kV(電圧下降時)で10pC以下
通電温度上昇 105℃、3時間、3回
引張強さ 導体断面積×6.9×107N/m2(7kgf/mm2)以上
長期課通電 10kV、導体温度90℃、30回
気密 4.9×104Pa(0.5kgf/cm2)、1時間
