アサヒ関西ニューパット100K・
アサヒニューパット200K
（関西圏高圧引込対応品）
6600Ｖ CV-T・EM-CETケーブル用プレハブ形端末処理材料
屋外 JCAA K1301（EM）性能基準認定品 認証第18005号 軽認第18006号
耐塩害 JCAA K1301 性能基準認定品 認証第02004号
耐塩害 JCAA K1301 性能基準認定品 認証第02004号

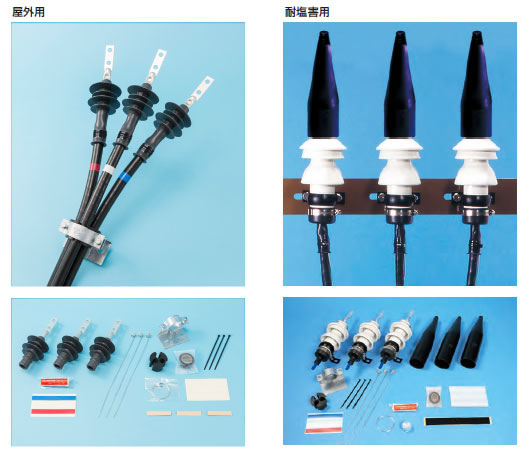

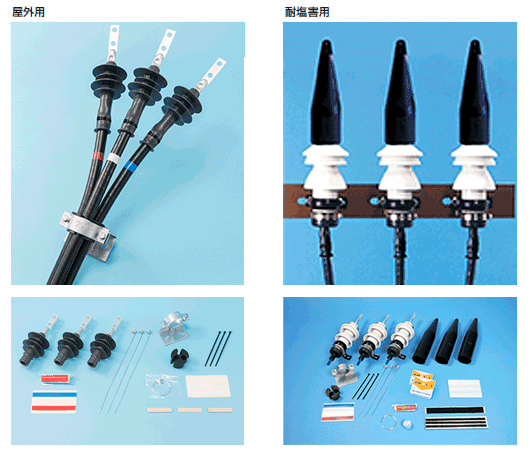

特長
- 軽量・コンパクトで挿入性に優れている
- エコケーブルにも適用可能
- 設置金具はクリップ式で簡単に取付出来る
- 関西電力殿用品規格端子と接続可能な2穴圧着端子仕様
電気特性
| 試験項目 | 性能 | |
|---|---|---|
| 商用周波耐電圧 | 22kＶ連続1時間で異常なし | |
| 雷インパルス 耐電圧 |
±85kＶ3回で異常なし | |
| 商用周波電圧 部分放電 |
10kＶ（電圧上昇時）発生しないか 5.5kＶ（電圧下降時）で消滅 |
|
| 長期課通電 |
8.5kＶ印加した状態で1日1回のヒートサイクルを30日間実施し異常のないこと （ヒートサイクル条件：8時間通電/16時間休止、通電時導体温度が6時間以上95～100℃） |
|
| 気密 | 49kPa（0.5kgf/cm2）1時間で漏れなし | |
| 商用周波耐電圧 汚損 |
屋内用 | 0.01mg/cm2で8.5kＶ印加 5回でフラッシュオーバーなきこと |
| 屋外用 | 0.06mg/cm2で8.5kＶ印加 5回でフラッシュオーバーなきこと | |
| 耐塩害用 | 0.35mg/cm2で8.5kＶ印加 5回でフラッシュオーバーなきこと | |
| 注水 商用周波耐電圧 |
屋外・ 耐塩害用 |
注水状態にて8.5kＶ1分間で異常なし |
| 耐トラッキング性 | 屋外用 | 噴霧回数101回においても、0.5Ａ以上の電流が流れないか、または燃えないこと |
詳しくは仕様図PDFをご覧下さい。
