アサヒ関東ニューパット100TN・
アサヒニューパット200TN
(関東圏高圧引込対応品)

6600V CV-T・EM-CETケーブル用プレハブ形端末処理材料
屋外 JCAA K1301(EM)性能基準認定品 認証第18005号 軽認第18006号
耐塩害 JCAA K1301性能基準認定品 認証第02004号

特長

  1. 軽量・コンパクトで挿入性に優れている
  2. エコケーブルにも適用可能
  3. 設置金具はクリップ式で簡単に取付出来る
  4. 開閉器リード線用端子と接続可能な2穴圧着端子仕様
  5. 関東圏での高圧需要家引込1号柱に対応した製品

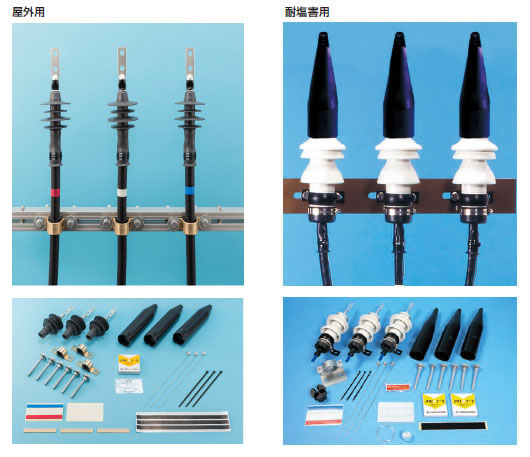

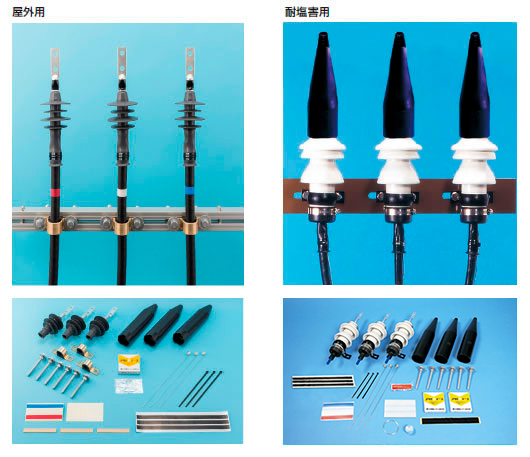

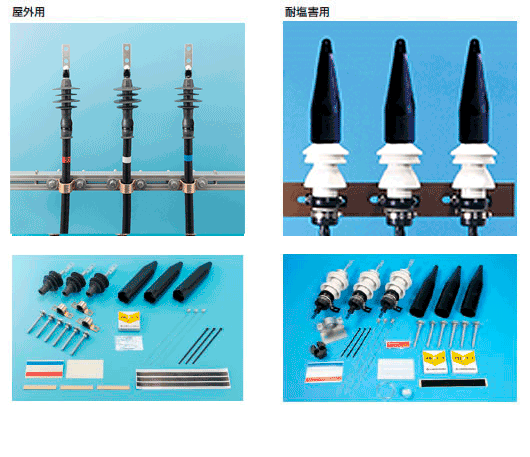

アサヒ関東ニューパット100TN・アサヒニューパット200TN外観

電気特性

試験項目 性能
商用周波耐電圧 22kV連続1時間で異常なし
雷インパルス
耐電圧
±85kV3回で異常なし
商用周波電圧
部分放電
10kV(電圧上昇時)発生しないか
5.5kV(電圧下降時)で消滅
長期課通電 8.5kV印加した状態で1日1回のヒートサイクルを30日間実施し異常のないこと
(ヒートサイクル条件:8時間通電/16時間休止、通電時導体温度が6時間以上95~100℃)
気密 49kPa(0.5kgf/cm2)1時間で漏れなし
商用周波耐電圧
汚損
屋内用 0.01mg/cm2で8.5kV印加 5回でフラッシュオーバーなきこと
屋外用 0.06mg/cm2で8.5kV印加 5回でフラッシュオーバーなきこと
耐塩害用 0.35mg/cm2で8.5kV印加 5回でフラッシュオーバーなきこと
注水
商用周波耐電圧
屋外・
耐塩害用
注水状態にて8.5kV1分間で異常なし
耐トラッキング性 屋外用 噴霧回数101回においても、0.5A以上の電流が流れないか、または燃えないこと
